【概要描述】城市綜合管廊實訓裝置，以綜合某一城市地下綜合管廊為主線，主要體現“綜合干線管廊”的結構布置、主要節點，以及主要的輔助設施設備等，再根據實體裝置的相關內容，配套實現可視化綜合運營管理模擬和虛擬實訓平臺模擬等。除體積縮小外，其它與真實管廊無異?？捎蓪W(xué)生直接參與真實體驗。
綜合管廊實訓裝置虛實融合演練系統
【概要描述】城市綜合管廊實訓裝置，以綜合某一城市地下綜合管廊為主線，主要體現“綜合干線管廊”的結構布置、主要節點，以及主要的輔助設施設備等，再根據實體裝置的相關內容，配套實現可視化綜合運營管理模擬和虛擬實訓平臺模擬等。除體積縮小外，其它與真實管廊無異?？捎蓪W(xué)生直接參與真實體驗。
- 分類：新聞中心
- 作者：
- 來源：
- 發布時間：2024-12-16 13:54
- 訪問量：
詳情
城市綜合管廊實訓裝置虛實融合演練系統，為微縮單艙式單側透明裝置。裝置由地層模擬層、托盤、綜合艙、配套測控系統、航空包裝箱組成。裝置包含構造節點：交叉管廊結構、模擬進出通道、逃生通道、通風口、檢修吊裝口。裝置尺寸:長1500mm × 寬600mm × 高550mm（含430mm裝置高度 + 120mm地層模擬層） 。除體積縮小外，其它與真實管廊無異。可由學生直接參與真實體驗。
1、教學演示功能
-
展示管廊結構：以直觀的方式呈現綜合管廊的整體結構，單艙布局，如電力、水信等，以及各種通道、逃生口、檢修口、通風口、樓梯口等的位置和連接方式，幫助學生更好地理解管廊的構造特點。
-
呈現系統運行：展示綜合管廊內的通風照明系統、消防系統、監控與報警系統等各類設備系統的組成和運行原理，讓學生熟悉管廊正常運行時各系統之間的協同工作方式
2、實踐操作功能
-
設備操作訓練：學生可以啟動設備，觀察管廊內的各種儀器儀表、監控設備、通風設備、消防設備工況等，熟悉設備的性能和結構。
-
虛擬實訓平臺：通過AR技術，將半剖模型上的設備變得生動起來，通過手機/平板掃描二維碼，在屏幕展示出各種管廊的三維模型、動畫。結合MR技術，讓學生有身臨其境參與體驗感。
城市綜合管廊實訓裝置
-
材料工藝
-
裝置外部采用進口亞克力精加工成型，局部采用柔性ABS材料、PVC管材等精心拼裝組合而成，部分構件采用3D打印。內部各類傳感器均真實可運行，管廊表面進行分區噴繪，且按實際施工現場顏色設色處理。
-
主要特點
-
系統仿真全面：對廊內消防系統、通風系統、供電系統、照明系統、監控與報警系統、標識系統等進行高仿真模型建設，并且各系統之間能夠?qū)崿F(xiàn)聯動有效，模擬實際管廊的運行情況。
-
監控中心模擬：建設模擬監控中心，部署大屏顯示系統、承載仿真系統的運行，實現可視化展示、監控管理、聯動配置等一體化實景展示效果，讓學員熟悉管廊的監控與管理流程。
-
應用廣泛：可廣泛應用于培訓學校、示范段、展廳等場所，為用戶提供高標準的實訓基地及培訓場所，通過故障告警、融合通信等功能，實現運維平臺的實景化聯動，提高學員的應急處置能力和實際操作水平。
-
基本構造
城市綜合管廊實訓平臺由城市綜合管廊實體裝置以及城市綜合管廊實訓Web端共同組成
實體裝置
綜合管廊實體裝置參照實際工程，單艙進行各類管線布置安裝固定，并安裝相應的監測設備如：各種相應的儀器、儀表，以及監控與報警、照明、通風、排水、消防設施等一應俱全。主要包括綜合監測、安全管理、數據分析等功能。實現對綜合管廊規劃、建設、運營、管理。

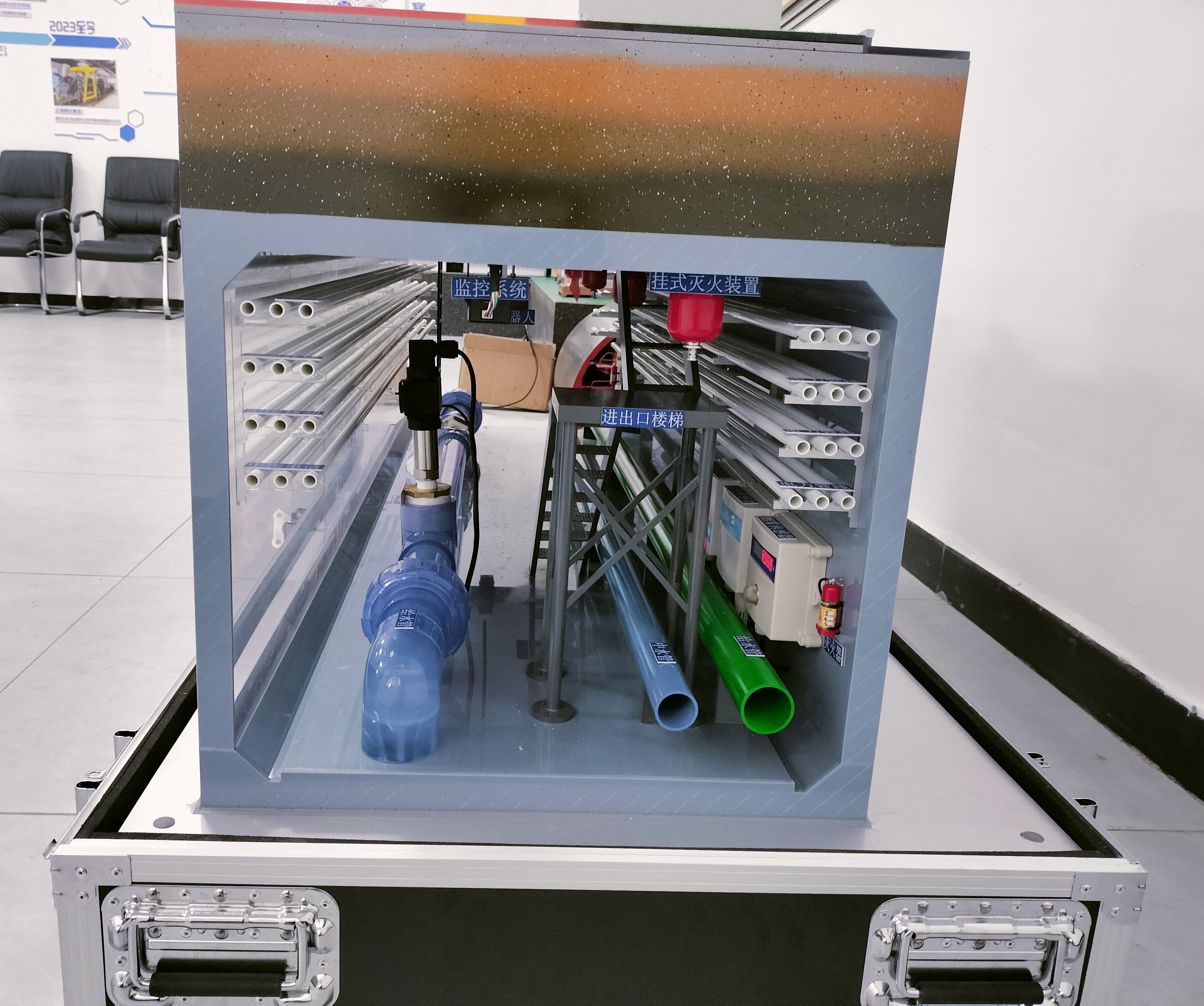

實體裝置內部構造（不同角度）
配套虛擬實訓平臺
借助實體模型建設及燈光輔助，讓參觀者快速了解管廊內部的設施及管廊的工作內容。通過AR技術，將微縮模型、半剖模型上的設備變得生動起來，通過手機/平板掃描二維碼，在屏幕展示出各種管廊的三維模型、動畫。結合MR技術，配合本管廊實訓系統的實體部分的地下管廊，讓參與者真實的體驗到實際的管廊日常運維工作。

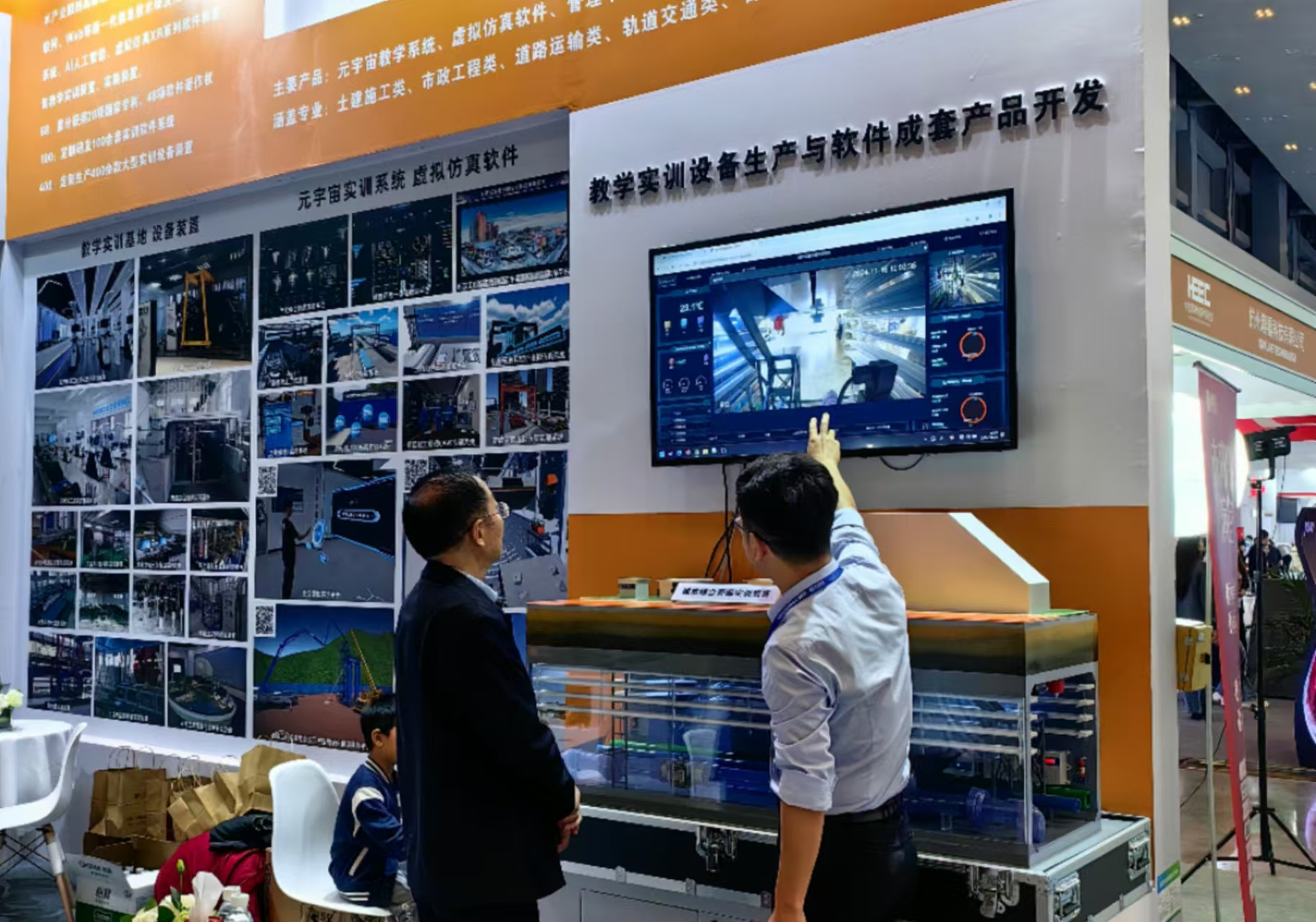

平臺上實時顯示管廊內部運行情況
管廊內部結構
1 通風系統
通過軸流風機引流，使外部空氣通過通風口進入管廊內部，實現空氣循環。
2 供配電系統
通過變壓器變壓，達到DC12安全電壓，用于各設備供電。
3 照明系統
設備采用12v安全電壓，通過軟件虛擬按鈕操控實現管廊內照明。
4 環境與設備監控系統
在防火分區的中部設置各類傳感器，檢測管廊內溫度、濕度、氧氣、甲烷、硫化氫，通過觀測分區內氧含量，監控平臺聯動報警系統對異常情況進行報警。
5 視頻監控系統
接入視頻監控模擬系統，按照安裝位置圖形化實時查看現場視頻，并能夠調取歷史視頻，同時聯動入侵報警監測系統。
6入侵報警監測系統
接入入侵報警監測模擬系統，實時監控入廊人員，通過綜合管廊人員出入口（防火門位置）處的入侵報警探測器和聲光報警器，當有非工作人員進入時，紅外線入侵探測器將探測并報警，同時開啟照明燈具及視頻監控?cái)z像機，其報警信號通過區域控制單元送入監控中心平臺。
7 聯動控制
聯動多個系統，同時進行控制。
8 接口擴展
可擴展結構檢測系統、管線檢測系統、設備自控系統等的接入。
以上內容均采用高仿真虛擬數據進行多維度數據精準模擬，且數據實時同傳進行各系統聯動。通過以上內容的數據模擬達到真正脫離實體管廊教學的目的。并通過該系統內容進行管廊全方位數據監控等，實現真正的虛擬仿真實訓教學。
9 配套虛擬實訓平臺
為了讓更多的人了解認識管廊及其相關技術，在管廊綜合知識長廊的建設中引入管廊建筑模型結合、微縮模型、AR（增強現實）及MR（混合現實）技術。
通過XR技術的展示、管廊的漫游以及傳統展板，讓參觀者快速地建立對管廊的概念，了解管廊的功能，了解管廊的建設過程，了解管廊的日常維護工作，認識管廊在城市建設中的重大意義。

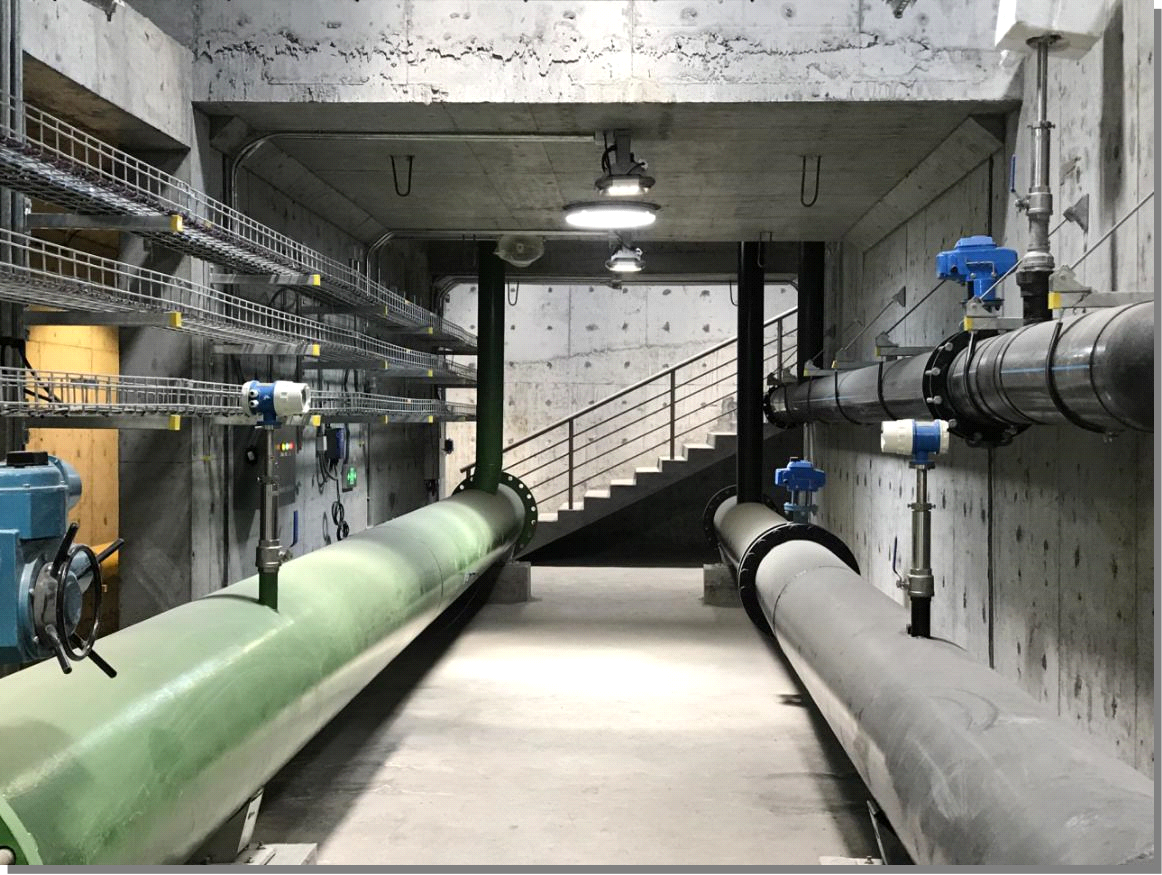

真實地下管廊場景照片

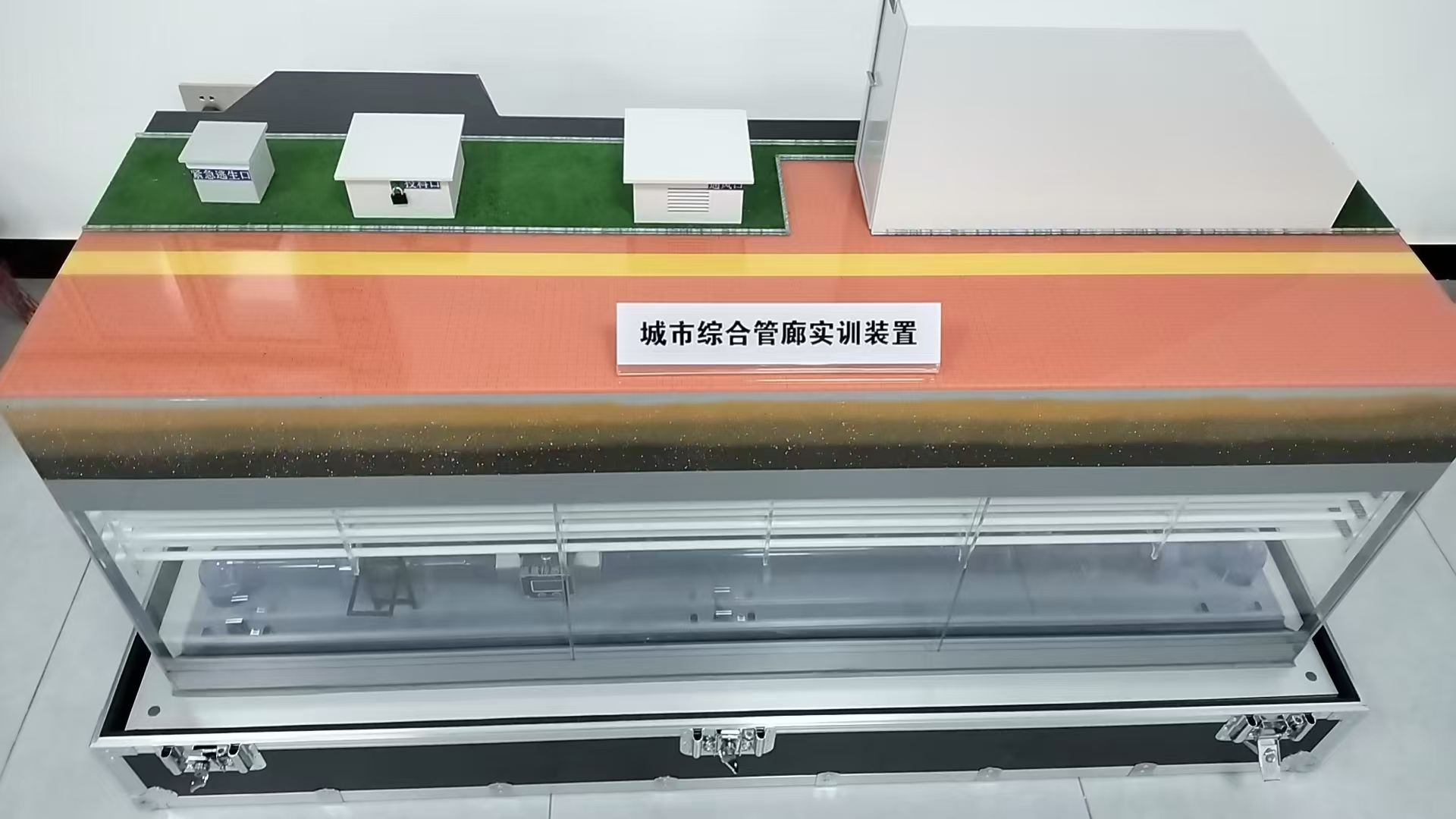

綜合管廊實訓裝置（側面）
